什么是圆度仪 ｜ 圆度仪的主要部件和圆度测量过程
上期我们向您介绍了圆度的定义以及测量圆度的几种方法， 今天我们来聊一聊用旋转基准法来测量圆度的圆度仪。
根据测量过程中工件的情况， 圆度仪可分为下列两种类型：
工件旋转型圆度仪

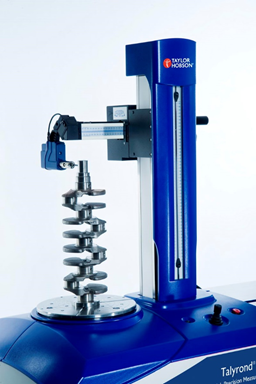

工件旋转型圆度仪适用于测量重量比较轻、旋转对称的工件，也可以测量很高的轴类零件，例如机床主轴。下图这款中型圆度仪就是工件旋转型圆度仪。
工件静止型（传感器旋转）圆度仪
工件静止型圆度仪适用于测量比较重、非旋转对称的工件， 例如发动机缸体或缸盖等。下图这款大型圆度仪就是工件静止型圆度仪。
不管是哪一种圆度仪， 都是由下列几大主要部件构成的。
圆度仪的主要部件
传感器
将传感器的微小移动转换成电信号
通常带有调整测针角度和接触力的机构
测针尖的摆动会引起线圈内的电感变化，从而产生电信号
测针
与被测表面接触
测针头部通常是球形，且经过抛光
有红宝石、蓝宝石、氮化硅、碳化钨等多种材料
带测针的电感式传感器的示意图
主轴
有几种类型：气浮式、静压式、液压式和机械式等
通常包括某种形式的角度位置基准，和通过此基准确定主轴角度的方法
横臂和立柱
横臂和立柱的作用是将测针移动到测量位置
可以通过手动或自动移动
可能具备直线度测量功能
基座
通常包含主动或被动的防震装置，以保证测量结果的稳定性
电气部分
包括数据采集系统、用于数据分析和生成报告的计算机
了解了圆度仪的主要组成部件， 我们再来看看圆度仪是如何进行测量的。
圆度测量过程
*调整传感器的姿态并设定合适的测量力
*将被测工件的轴线调整到与圆度仪主轴尽量重合（找正）
*接触到需要测量的位置（可能需要再次调整传感器的姿态）采集圆柱面或者端面的原始数据
*将数据传输到电脑软件
*软件对原始数据进行滤波操作
*再根据要求进行参考圆拟合，计算相应的圆心位置
*根据不同的评价标准计算出相应的参数结果
*输出结果和报告
